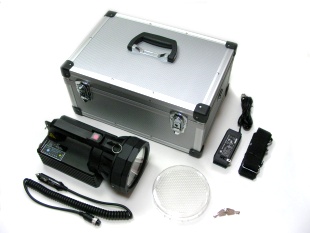

50WのAZ50SL
・50W固定
・ヘッド回転によるフォーカス調整
・長時間照射
・バーナーの色温度6000K
AZ50SLは製造・販売を終了しました。
資料として掲載してあります。

パワーアップしたAZ50SL改も製造・販売を終了しました。
   AZ50SL改の詳細

最新機種はSL3050(VR.3)⇒http://light-trap.jp/ts3050.html

ページトップへ

1.スペック

リストマーク 本体

項  目 仕  様
製品名 AZ50SL
出力 50W
入力電圧 DC12V
定格電流 DC4.5A
最大光束 5000lm
照射距離 1000m
本体連続点灯時間 約1時間40分
色温度 4200K 5200K 6000K
電池型式 Li-ion(リチウムイオン)バッテリー
本体重量 2.5 kg
フォーカス調整
(スポット⇔ワイド光)
0.1〜15Degrees
(.ヘッド回転式)
本体材質 ヘッド部分 PPS(ポリフェニレンサルファイド)
本体部分 ナイロン66
底面部分 アルミ
ガラス部分 3mm耐熱強化ガラス
防塵防水機能 IP測定中
ランプ寿命 1800〜2000時間
本体寸法 131.0mm(奥行) 265.0mm(幅) 144.0mm(高さ)


リストマーク 充電器(充電専用器)

項  目 仕  様
入力 AC100V〜AC240V 50/60Hz 1.2A
出力 DC19V 2.3A
充電時間 4.5時間±0.5時間


リストマーク 外部電源

項  目 仕  様
車載シガーソケット
連続点灯コネクター
DC12V車両
DC24V車両
DC28Vヘリコプター
※連続点灯コネクターを接続することにより
長時間の連続点灯が可能になります。
(DC10V〜DC30Vまで使用可能)

標準品:3m オプション:10m
外付バッテリー 本体連続点灯時間約1時間30分+
外付バッテリー約1時間30分=約3時間の照射


ページトップへ

2.特徴


リストマーク 長距離距離
照射距離は1km。
照射距離は1000m

リストマーク 強力な光
最大光束は5000lm(ルーメン)、色温度6000K(ケルビン)です。
ルーメン:光源から発せられる光の量。数値が高いほど明るく感じます。
ケルビン:光の色。数値が低いと赤みを帯び、高くなるほど青みを帯びてきます。
50Wとは思えない明るさ

リストマーク カメラ・ビデオ用の三脚に設置可能
三脚に設置することにより、高さ・角度が自在に設定できます。
発電機のいらない簡易投光器としてご利用可能です。

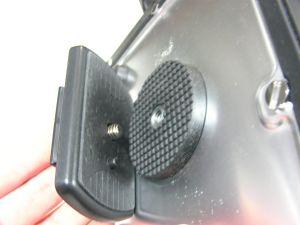

裏側に三脚用の穴 高さ・角度が自在に設定可能 三脚設置可能

リストマーク 目視性の高いスイッチ
点灯時にはスイッチのLEDが点灯し目視性が高くなっています。
誤作動防止の安全設計

リストマーク フォーカス調整機能
ヘッドを回転させることにより、スポットとワイドのフォーカシング調整が可能です。
スポット
スポット
フォーカス調整機能 ワイド
ワイド

リストマーク バッテリーチェック機能
バッテリーチェック機能 水色のボタンを押すとバッテリーチェック
バッテリーチェックボタン
水色のバッテリーチェックボタンを押すことにより電池の残量がわかります。

バッテリーメーター
水色のバッテリーチェックボタンを押すと、電池残量を5段階に点灯してお知らせします。
2:残量約20%赤点灯(要充電)
4:残量約40%赤点灯(要充電)
6:残量約60%緑点灯
8:残量約80%緑点灯
10:残量約100%緑点灯

バッテリーランプ
緑点灯:フル充電
充電中は赤点灯から緑点灯にならないと100%充電したことになりません。
必ず緑色になるまで充電してください。

赤点灯:充電中

赤点滅:自己故障診断機能
バッテリーの状態、故障箇所、寿命が尽きた消耗部品などの状態を自動的に診断し、赤点滅の回数によりお知らせます。

1回:内蔵バッテリーの充電が必要
2回:内蔵バッテリーの故障
3回:HIDバラスト域はランプ故障
4回:外部接続バッテリーの電圧が低い
5回:外部接続バッテリーの電圧が高い
6回:充電器故障

リセットスイッチ
万が一、点灯不能になった場合、長押しして復帰させます。


リストマーク 軽量小型設計
片手で持てる2.5kgの軽さ。
2.5kgの軽量小型設計

リストマーク 肩掛ベルトが取付可能
肩掛ベルトを取り付けますと、手が空きますので効率良く作業ができます。
AZ50SL本体と専用収納ケースに取付が可能です。
肩掛ベルト 本体と専用収納ケースに使用できます

リストマーク 海外でも充電可能
AC100V〜AC240Vに対応しています。
AC100V〜AC240Vに対応 AC充電器の表示

リストマーク シガーソケットから点灯が可能
DC12V、DC24Vが使用できます。
本体の電池残量が空でも、DC連続点灯コネクターを使用することにより、車載シガーソケットから電源を供給して点灯することができます。
ご使用の際には、必ずエンジンをかけながらご使用ください。
シガーソケットから充電可能 10m
標準装備の3m オプションの10m


ページトップへ

3.標準セット

以下の内容が標準セット専用BOXに収納されています。
本体 AZ50SL リストマーク 本体 AZ50SL
強力な明るさなのに軽量コンパクト。
今まで持ち込めなかった場所にも持ち運び可能です。
AC充電器(AC100V〜AC240V) リストマーク AC充電器(AC100V〜AC240V)
AC100V〜AC240V充電対応、世界各国で使用が可能です。
外付バッテリーのAC充電器と共通使用できます。
DC連続点灯コネクター リストマーク DC連続点灯コネクター
本体の電池残量が空の状況でも、車載シガーソケットから電源を供給することにより連続点灯が可能です。

オプション:10m
標準セット専用BOX リストマーク 標準セット専用BOX
本体及び付属品を安全に収納し、汚れや移動時の衝撃から守ります。
拡散レンズ(透明) リストマーク 拡散レンズ透明
拡散レンズを使用することにより、よりワイドな配光、そして満遍なく光を均一に拡散させることができます。
また、耐熱効果があるため、収納時に本体にはめておくと万が一の誤点灯の場合に火災防止になります。
標準セット専用BOX用 鍵×2 リストマーク 標準セット専用BOX用 鍵×2
簡易的な鍵がかけられます。
専用ベルト リストマーク 専用ベルト(肩掛用または専用BOX用)
肩掛ベルトが本体と専用BOXに取付可能です。
リストマーク 説明書
リストマーク 保証書


ページトップへ

4.オプション

外付バッテリーセット 外付バッテリーセット 外付バッテリーセット
約1時間30分の照射時間を追加することができます。
バッテリーチェック機能がついています。
   外付バッテリーセットの詳細
DC連続点灯コネクター10m 外付バッテリーセット DC連続点灯コネクター10m
標準装備のDC連続点灯コネクターでは長さが足りない場合に充分な長さが確保できます.
   DC連続点灯コネクター10mの詳細


ページトップへ

5.充電方法


準備 準備

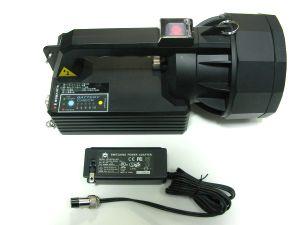

AC電源から本体を充電する時に用意するもの ・本体
・AC充電器

手順 手順

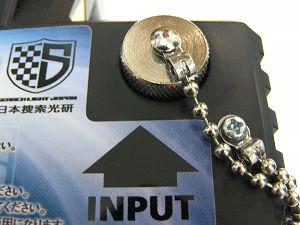

本体の入力コネクターの保護キャップを回転させて外します (1)本体後部の入力コネクターの保護キャップを回転させて外します。
本体の入力コネクターの凸とAC充電器の出力コネクターの凹を合わせて差し込みます (2)本体の入力コネクターの凸とAC充電器の出力コネクターの凹を合わせて差し込みます。

AC充電器のコネクター外れ防止用ネジが止まるまで回転させてください。
AC充電器の電源プラグを家庭用電源コンセントやタップに差し込んでください (3)AC充電器の電源プラグを家庭用電源コンセントやタップに差し込んでください。

バッテリーランプが赤→緑→赤→緑→赤→緑と点滅した後に赤点灯になって充電開始します。

注意点 充電の注意点
(1) AC充電器を使用して本体の充電を始めた直後は、本体のバッテリーランプが赤点滅を2度繰り返します。これは故障ではなく、自己故障診断機能の開始合図です。

(2) 充電はバッテリーチェックボタン横のバッテリーランプが赤から緑色になるまで満充電してください。

(3) 充電中に本体のスイッチをオンにした状態では充電は行われていません。必ずスイッチをオフにして充電してください。

(4) AC充電器を使った充電中は点灯することができません。

(5) DC電源からは点灯のみで充電はできません。

ページトップへ

6.保証とサポート

AZ50SLには一年保証が付きます。
一年保証内では、メンテナンス費用と送料なども全て無料となります。
迅速なアフターサービスを行うため、メーカーの直接対応を行っています。

  保証とサポートの詳細

ページトップへ

7.共通注意点

AZ50SL、SL−3050、外付けバッテリーについて、共通ページに注意点をまとめました。

 共通注意点
